Примеры расчета фундаментов
Прочный фундамент начинается с правильного выбора. Чтобы вам было проще определиться, мы подготовили наглядные расчеты и примеры разных типов оснований. Анализ реальных кейсов и проектов даст вам всю необходимую информацию для взвешенного и точного решения в ваших условиях.
Примеры проектов фундаментов
- Монолитный фундамент
- Фундамент из блоков ФБС
- Столбчатый фундамент
- Утепленная шведская плита
- Ленточный фундамент
- Свайный фундамент
- Фундамент на ЖБ сваях
- Свайно-винтовой фундамент
- Свайно-ростверковый фундамент
- Ростверк фундамента
- Буронабивной фундамент
- Фундамент ТИСЭ
- Бутовый фундамент
- Заглубленный фундамент
- Размер плиты: 6×9 м
- Толщина: 150–180 мм
- Армирование: Один или два слоя сетки Ø10 с шагом 200 мм
- Основание: Песчаная подушка 200–300 мм
- Бетон: М250–М300
- Особенности: Без сложного утепления, базовое решение
- Размер плиты: 8×12 м
- Толщина плиты: 180–220 мм + рёбра жёсткости
- Рёбра: Под несущими стенами, высотой 200–300 мм
- Армирование: Двухслойное + дополнительное в рёбрах
- Основание: Уплотнённая песчано-щебёночная подушка
- Бетон: М300–М350
- Размер плиты: 10×10 м
- Толщина: 200–250 мм
- Армирование: Двухслойная сетка Ø12 с шагом 150–200 мм
- Основание: Песчано-щебёночная подушка с послойным уплотнением
- Бетон: М300–М350 с виброуплотнением
- Утепление (по желанию): ЭППС под плитой и по контуру
- Размер бани: 6×6 м
- Тип блоков: ФБС по ГОСТ
- Глубина заложения: 0,8–1,2 м
- Подбетонка: Стяжка В7,5 100 мм
- Гидроизоляция: Рулонные материалы по верху ФБС
- Перекрытие: Балки или ЖБ плиты (по проекту)
- Размер гаража: 6×8 м
- Стены фундамента: Блоки ФБС в один–два ряда
- Глубина: 1,0–1,2 м
- Подготовка: Песчаная подушка и бетонная стяжка
- Пол: Монолитная плита/стяжка внутри контура ФБС
- Гидроизоляция: Обмазочная по внешней поверхности блоков
- Размер дома: 9×9 м
- Тип блоков: ФБС разных типоразмеров под расчёт
- Глубина фундамента: 1,4–1,8 м
- Подбетонка: Бетон В7,5 100–150 мм
- Гидроизоляция и дренаж: Комплексная защита от влаги
- Перекрытие: ЖБ плиты или монолит
- Тип опор: Монолитные ЖБ или блоки
- Сечение столбов: 300×300 мм (или Ф 300 мм)
- Глубина: 0,8–1,2 м
- Шаг столбов: 1,5–2,0 м
- Обвязка: Лаги и балки деревянного настила
- Особенности: Экономичное решение для лёгких конструкций
- Тип столбов: Бетонные/кирпичные/блочные
- Сечение: 300×300 мм
- Глубина заложения: 0,8–1,0 м
- Шаг установки: 1,5–2,0 м по периметру
- Обвязка: Деревянный ростверк из бруса
- Гидроизоляция: Прокладка под стенами бани
- Размер контура: 8×10 м
- Тип столбов: Монолитные ЖБ или ФБС на столбах
- Глубина: 1,0–1,2 м
- Сечение: 300×300–400×400 мм
- Обвязка: Брус либо швеллер
- Особенности: Снижение объёма бетона и земляных работ
- Размер плиты: 7×7 м
- Толщина бетона: 200–250 мм
- Утеплитель: ЭППС 200–300 мм по периметру и под плитой
- Армирование: Двухслойная сетка Ø10–Ø12
- Коммуникации: Заложены в теле плиты
- Бетон: М300 с фиброй (по необходимости)
- Размер плиты: 8×10 м
- Толщина плиты: 200–250 мм
- Утепление: ЭППС высокой плотности по всей площади
- Армирование: Верхняя и нижняя сетка с шагом 150–200 мм
- Инженерия: Закладные под коммуникации и вводы
- Назначение: Основание и черновой тёплый пол в одном решении
- Размер плиты: 10×12 м
- Система отопления: Водяной тёплый пол в теле плиты
- Утеплитель: ЭППС 200–300 мм
- Армирование: Двухслойная арматурная сетка Ø12
- Бетон: М300–М350 с контролем по марке и подвижности
- Коммуникации: Полный комплекс закладных (канализация, водопровод, электрика)
- Тип ленты: Мелкозаглублённая
- Глубина: 0,6–0,8 м
- Ширина ленты: 300–400 мм
- Армирование: 4Ø12, хомуты Ø8
- Бетон: М250–М300
- Подготовка: Песчаная подушка и бетонная стяжка В7,5
- Глубина ленты: 1,6–1,9 м
- Ширина: 500–600 мм
- Армокаркас: 6Ø14 с уменьшенным шагом хомутов
- Бетон: М350
- Основание: Усиленная песчано-щебёночная подушка
- Отмостка: Утеплённая по всему периметру здания
- Тип: Мелко- или заглублённая лента (по геологии)
- Глубина: 1,2–1,6 м
- Ширина: 400–500 мм
- Армирование: Каркас из 4–6 стержней Ø12–Ø14
- Бетон: М300
- Подготовка: Песчаная подушка, стяжка В7,5 100 мм
- Размер дома: 8×10 м
- Тип свай: Винтовые Ø89–Ø108 мм
- Глубина завинчивания: Ниже глубины промерзания
- Шаг свай: 2,0 м с усилением под перегородками
- Обвязка: Металл или брус под стены каркаса
- Особенности: Минимум земляных работ, быстрый монтаж
- Размер здания: 12×18 м
- Тип свай: Железобетонные забивные сваи
- Расчётное количество: По проекту под нагрузки складского назначения
- Ростверк/ригели: ЖБ балки или металлические конструкции
- Основание пола: Бетонная промышленная стяжка по грунту
- Особенности: Высокая несущая способность и долговечность
- Размер дома: 9×12 м
- Тип свай: Буронабивные Ø300–Ø350 мм
- Глубина свай: 2,0–2,5 м
- Ростверк: Монолитный ЖБ по всему периметру
- Армирование: Каркасы свай и ростверка связаны между собой
- Бетон: М300–М350 с виброуплотнением
- Размер контура: 8×10 м
- Тип свай: Железобетонные забивные сваи
- Длина свай: 3–4 м (по расчёту)
- Ростверк: ЖБ ростверк сечением 300×500–600 мм
- Бетон: М350
- Применение: Для сложных грунтов и высоких нагрузок
- Сечение сваи: 150×150 мм
- Длина: 3–4 м
- Способ монтажа: Забивка спецтехникой
- Материал: Заводские ЖБ сваи с армированием
- Ростверк: Монолитный ЖБ или металлический
- Особенности: Устойчивость к подвижкам слабых слоёв
- Сечение свай: 200×200 мм
- Длина: 4–6 м по расчёту
- Тип армирования: Пространственный каркас
- Ростверк: ЖБ ростверк повышенной жёсткости
- Несущая способность: Для значительных вертикальных нагрузок
- Область применения: Сложные грунтовые условия, высокий УГВ
- Сечение сваи: 300×300 мм
- Длина: 6 м и более (по проекту)
- Способ погружения: Забивка или вдавливание спецтехникой
- Ростверк: Сечение 400×600 и выше
- Бетон: Не ниже М400
- Назначение: Сверхнадёжное основание под высокие нагрузки
- Диаметр свай: 89 мм
- Толщина стенки: 3,5–4 мм
- Длина свай: 2,0–2,5 м
- Покрытие: Антикоррозийная защита (горячее цинкование/эмаль)
- Оголовки: Площадка под обвязочный брус
- Обвязка: Брус 150×150 или аналогичный
- Диаметр свай: 133 мм
- Длина: 2,0–3,0 м, по грунтам
- Несущая способность: Повышенная, под линейные нагрузки
- Антикоррозийная защита: Двухслойное покрытие
- Оголовки: Под металлическую или деревянную обвязку
- Монтаж: Возможна установка без тяжёлой техники
- Диаметр свай: 108 мм
- Глубина установки: Ниже точки промерзания
- Шаг свай: 1,5–2,0 м
- Обвязка: Швеллер или брус 200×200
- Защита: Антикоррозийные покрытия и заглушки ствола
- Срок эксплуатации: До 50 лет при соблюдении технологии
- Размер дома: 8×10 м
- Тип свай: Винтовые Ø89–Ø108 мм
- Глубина завинчивания: Ниже глубины промерзания
- Шаг свай: 2,0 м с усилением под перегородками
- Обвязка: Металл или брус под стены каркаса
- Особенности: Минимум земляных работ, быстрый монтаж
- Размер здания: 6×9 м
- Тип свай: Винтовые стальные сваи
- Глубина завинчивания: Ниже уровня промерзания грунта
- Ростверк: Монолитный или деревянный
- Обвязка: Металлический профиль или брус 150×150
- Срок службы: До 50 лет при правильной защите от коррозии
- Размер контура: 8×10 м
- Тип свай: Железобетонные забивные сваи
- Длина свай: 3–4 м (по расчёту)
- Ростверк: ЖБ ростверк сечением 300×500–600 мм
- Бетон: М350
- Применение: Для сложных грунтов и высоких нагрузок
- Размер: 9×12 м
- Тип свай: Буронабивные Ø300–Ø400
- Глубина бурения: 2,0–2,5 м
- Ростверк: Монолитный, сечение 300×600 мм
- Армирование: Усиленный каркас свай и ростверка
- Область применения: Тяжёлые стены, ЖБ перекрытия
- Сечение ростверка: 300×400–500 мм
- Тип опор: Винтовые, буронабивные или ЖБ сваи
- Армирование: 4–6 продольных стержней Ø12–Ø14
- Бетон: М300
- Высота над грунтом: 300–500 мм
- Гидроизоляция: Защита верха ростверка под стенами
- Сечение: 300×500 мм
- Тип свай: Винтовые, буронабивные или ЖБ
- Армирование: 4Ø14–6Ø14 в два пояса
- Бетон: М300–М350
- Высота над грунтом: 150–250 мм
- Назначение: Перераспределение нагрузок и жёсткость контура
- Сечение ростверка: 400×600 мм
- Опоры: Сваи (винтовые, буронабивные, ЖБ) по проекту
- Высота над грунтом: до 600–800 мм
- Армокаркас: Усиленный, 6–8 продольных стержней Ø14–Ø16
- Бетон: М350
- Особенности: Позволяет выровнять перепады и избежать мокрого подвала
- Диаметр сваи: 250 мм
- Глубина скважин: 1,8–2,0 м
- Шаг свай: 1,8–2,2 м
- Армирование: 3–4 стержня Ø12
- Бетон: М250–М300
- Обвязка: Деревянный брус или металлический швеллер
- Диаметр сваи: 400 мм
- Глубина бурения: 2,0–2,5 м
- Армокаркас: 6Ø14–Ø16 с хомутами
- Бетон: М350–М400
- Тип ростверка: Монолитный ЖБ ростверк повышенной жёсткости
- Назначение: Тяжёлые стены, перекрытия из ЖБ или плит
- Диаметр свай: 300 мм
- Глубина скважин: 1,8–2,2 м
- Шаг установки: 1,8–2,0 м по оси стен
- Армирование: 4Ø14 с жёсткой фиксацией в ростверке
- Бетон: М300
- Ростверк: Сечение под расчёт, обычно 300×400–500 мм

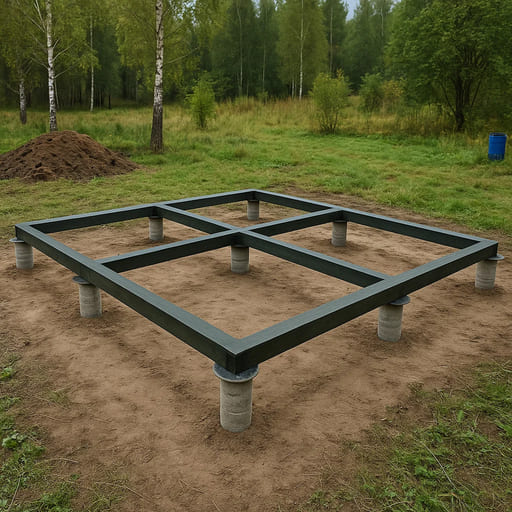

- Диаметр ствола сваи: 200–250 мм
- Диаметр уширения: до 400–500 мм
- Глубина бурения: 1,5–1,8 м
- Армирование: 3–4 стержня Ø12
- Ростверк: Обвязка из бруса или швеллера
- Бетон: М250–М300 при бетонировании скважин

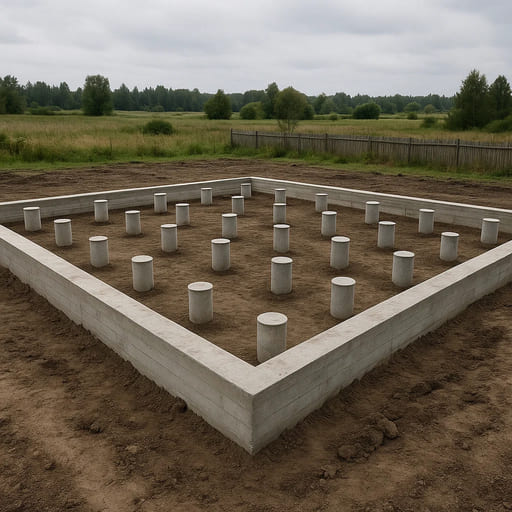

- Диаметр свай: 250 мм, с уширением внизу
- Глубина свай: 1,7–2,0 м
- Армокаркас: 4Ø12–4Ø14 с выпусками под ростверк
- Тип ростверка: Монолитный железобетонный или деревянный
- Бетон: М300 с послойным уплотнением
- Особенности: Минимальное вмешательство в рельеф и грунт
- Диаметр свай: 250–300 мм с уширением пяты
- Глубина бурения: Ниже глубины промерзания, 1,8–2,2 м
- Шаг свай: 1,5–2,0 м по периметру и под несущими стенами
- Ростверк: Монолитный ЖБ ростверк высотой 300–400 мм
- Армирование: Пространственный каркас ростверка и свай
- Бетон: М300–М350 для повышения несущей способности
- Тип фундамента: Ленточный из бутового камня
- Глубина заложения: 0,7–0,9 м
- Ширина ленты: 400 мм
- Материал: Бутовый камень на цементно-песчаном растворе
- Подготовка: Песчаная подсыпка 100–150 мм
- Назначение: Для лёгкого каркаса, навеса или хозпомещения
- Глубина: 0,8–1,0 м
- Ширина ленты: 400–500 мм
- Материал ленты: Бутовый камень с перевязкой рядов
- Раствор: Цементно-песчаный раствор М100–М150
- Гидроизоляция: Прокладка из рулонных материалов под стенами
- Срок службы: 50+ лет при правильной гидроизоляции
- Глубина фундамента: 1,0–1,2 м
- Ширина ленты: 500 мм
- Конструкция: Бутовый камень с частичным армированием поясами
- Бетонный пояс: Монолитный армопояс по верху ленты
- Подготовка основания: Песчаная подушка 150–200 мм
- Применение: Для домов средней массы на непучинистых грунтах
- Глубина заложения: 1,9–2,1 м до подошвы ленты
- Ширина ленты: 500 мм по периметру и под несущими стенами
- Армирование: 6Ø14, хомуты Ø8 с шагом 200 мм
- Бетон: М350, класс по морозостойкости не ниже F200
- Подготовка основания: Бетонная стяжка В7,5 толщиной 100 мм
- Отмостка: Утеплённая, ширина 1,0 м с уклоном от дома
- Глубина заложения: 2,2–2,5 м с учётом высоты подвала
- Толщина стен ленты: 400–500 мм по контуру подвала
- Армирование: Пространственный каркас 8Ø14, хомуты Ø8
- Бетон: М350 W6 с добавками для водонепроницаемости
- Гидроизоляция: Обмазочная и рулонная по наружным стенам
- Дренаж: Периметральный дренаж по подошве подвала
- Глубина ленты: 1,7–1,9 м ниже уровня промерзания
- Ширина ленты: 400–500 мм, в зависимости от нагрузок
- Армокаркас: 4Ø14–6Ø14, хомут Ø8
- Бетон: М300–М350 с виброуплотнением
- Основание: Песчано-щебёночная подушка 200–300 мм
- Отмостка: Жёсткая с утеплением по периметру дома
Калькулятор расчета фундамента
Отзывы клиентов
Работал с компанией по заливке фундамента под коттедж. Клали монолитную плиту. Я осуществлял контроль, находясь за границей и переживал все ли сделают качественно и в срок. Ребята каждый день присылали фото-отчёт на каждом из этапов работ в итоге сделали в срок и на совесть. Благодарен за работу.
Заказывала фундамент под одноэтажный каркасный дом в Туле у «Фундамент Т». Приехал инженер, осмотрел участок и на следующий день прислал 3 варианта со сметой. Через две недели фундамент был готов, всё убрано, акт и 5-летняя гарантия на руках. Никаких доплат и лишних заморочек — рекомендую!
Приятно писать честные положительные отзывы. Правда, остался доволен. Цены честные, всё по договору, постоянно держали в курсе, присылали фото. Работали чисто и аккуратно, после себя убрали. Фундамент получился отличный — видно, что на совесть. От всей души благодарю ребят, давно не встречала такого отношения к клиентам. Теперь всем советую «Фундамент Т» — надёжные люди и отличная работа.
Делала фундамент под дачный дом с компанией «Фундамент Т». Осталась под большим впечатлением — настоящая команда профессионалов! Переживала, что увидят, что девушка одна обращается - сейчас навешают доп услуг и цена будет космической. Но отзывы и репутация компании себя оправдали : от первого общения с директором до завершения работ всё прошло спокойно и без нервов, а главное, без обмана. Цена получилась, даже ниже, чем мне просчитывали другие компании и не изменилась в связи с погодными условиями и сложным грунтом, что выяснилось в процессе. Удачи ребятам.
Строил весной баню с пристройкой и террасой. Долго ломал голову на счет фундамента, но решил обратиться к профессионалам - Фундамент Т. И не прогадал - ребята помогли с поставками и скидками на материалы, мне удалось сделать задуманное, да еще с хорошей скидкой от их поставщиков, сэкономил почти 15%. Очень доволен результатом.
