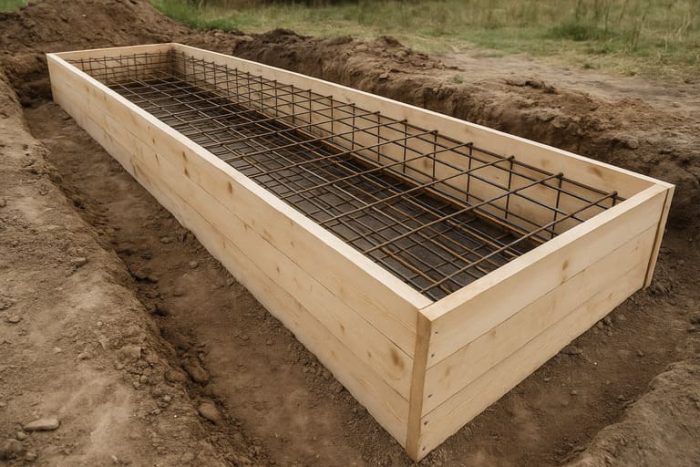

Чтобы лента служила десятилетиями, застройщику полезно понимать, как выполняется армирование монолитного ленточного фундамента: из чего состоит каркас, какие узлы критичны и как контролировать подрядчика. Ниже — чёткая технология, ошибки и региональные рекомендации.
Назначение и рабочие схемы
Ленточная лента работает как балка на изгиб: растянуты нижние зоны на пролётах и верхние — под перегородками. Поэтому продольная арматура идёт в два пояса, а поперечные хомуты удерживают форму и воспринимают срез. На углах и Т-образных стыках усиливают выпускными и Г-образными стержнями.
Схема каркаса
Типовая конфигурация: 4–6 продольных стержней A500C Ø12–14 мм, хомуты Ø8–10 мм шагом 200–300 мм, защитный слой бетона 40–50 мм. В подошве допускаются закладные для связки с плитой пола или ростверком.
Материалы и подготовка
Используют рифлёную арматуру A500C, вязальную проволоку Ø1,2–1,4 мм, пластиковые фиксаторы для защитного слоя, дистанционные подставки, вязальный крюк или пистолет. Опалубка — фанера ФСФ либо строганая доска, стяжки — шпильки с конусами.
Подготовительные операции
По разметке роют траншею, дно выравнивают, укладывают геотекстиль и песчано-щебёночную подготовку 150–250 мм с трамбованием. Ставят опалубку, проверяют диагонали и отметку верха ленты лазером. Перед вязкой обеспечивают проходы под коммуникации в гильзах.
Порядок работ по армированию
Сначала собирают нижний пояс на дистанционных фиксаторах. Затем вяжут хомуты по шагу, монтируют верхний пояс и контролируют защитный слой с каждой стороны. На углах стыкуют стержни нахлёстом не короче 40–50 диаметров или используют Г-образные элементы.
Стыковка и анкеровка
Продольные стержни стыкуют вразбежку, не более 25% в одном сечении. В зонах опирания несущих стен уменьшают шаг хомутов до 150–200 мм. В местах ввода труб добавляют косынки из арматуры для перераспределения напряжений.
Контроль и типовые ошибки
Критично выдержать защитный слой, шаг хомутов и длину нахлёстов. Ошибки: каркас лежит на грунте; связка углов прямыми стержнями без загибов; сварка вместо вязки без проекта; отсутствуют фиксаторы; заливка сдвигает арматуру. Решение — опоры-«костыли», фиксация к опалубке, проверка уровня перед бетоном.
Особенности для Тулы и области
Суглинки пучинистые, УГВ переменный. Делайте подготовку из щебня, дренаж у стен и утеплённую отмостку. Арматуру защищайте от коррозии: укрывайте каркас в межсезонье, не допускайте контакта с грунтовой влагой. При зимнем бетонировании — прогрев и противоморозные добавки.
Чек-лист: схемы, этапы, ошибки, советы
Кратко о главном для приёмки работ и самоконтроля.
- Два пояса продольной арматуры, 4–6 стержней Ø12–14 мм, защитный слой 40–50 мм.
- Хомуты Ø8–10 мм: шаг 200–300 мм, на углах и опорах — 150–200 мм.
- Нахлёст не короче 40–50Ø, стыки вразбежку, не более 25% в одном сечении.
- Углы и Т-стыки — Г-образные/П-образные выпуски, продольные стержни не обрывать.
- Каркас на фиксаторах, не на грунте; под лентой — уплотнённая подготовка.
- Перед бетоном контроль геометрии, отметок и жёсткой фиксации каркаса.
- Запись актов скрытых работ и фото: подготовка, каркас, гильзы, дренаж.
Вывод
Надёжность ленты определяют правильная схема каркаса, защитный слой и аккуратная вязка. Планируйте стыки, усиливайте углы, фиксируйте каркас и ведите фото-акты скрытых работ. Выбирайте сертифицированную арматуру и бетон — это минимизирует риски и удлиняет ресурс. При сомнениях привлекайте инженера «Фундамент Т» для проверки расчёта и узлов.
